青梅市 経年劣化したブロック積み擁壁を、高強度のコンクリート擁壁にリフォームしました
 |
青梅市の土留め壁の改修工事をご紹介します。

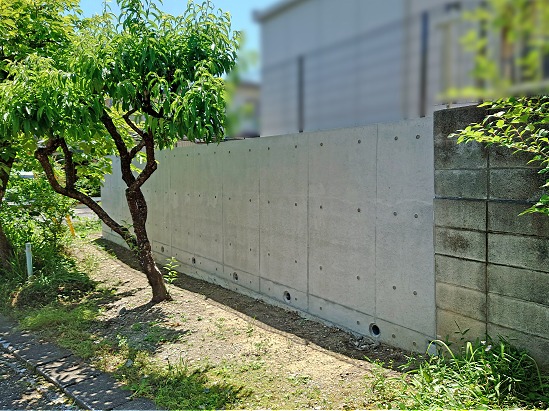

経年劣化によって痛みが目立つ既存のブロック塀をすべて解体・撤去して、コンクリート擁壁を新設しました。
経年劣化によって痛みが目立つ既存のブロック塀をすべて解体・撤去して、コンクリート擁壁を新設しました。

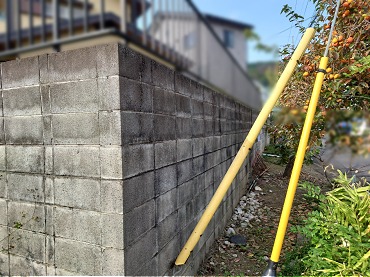

施工前の状況です。
既存のブロック擁壁は損傷が目立ち、目地が開いてできた隙間は広がってきていました。
塀は高く、また土圧が継続的にかかっているため、放置してしまうと将来的に倒壊の可能性も考えられるため、すべて解体し、高強度の擁壁を新設することになりました。
解体時の隣地へのブロックの倒壊を避けるため、塀の手前まで広く掘削し、表出したブロック塀を3回に分けて解体することを繰り返して掘り下げ、基礎まで解体します。
掘削・解体時には、崩れや土流れを防ぐための土留めを設置しながら工事を進めました。
既存のブロック擁壁は損傷が目立ち、目地が開いてできた隙間は広がってきていました。
塀は高く、また土圧が継続的にかかっているため、放置してしまうと将来的に倒壊の可能性も考えられるため、すべて解体し、高強度の擁壁を新設することになりました。
解体時の隣地へのブロックの倒壊を避けるため、塀の手前まで広く掘削し、表出したブロック塀を3回に分けて解体することを繰り返して掘り下げ、基礎まで解体します。
掘削・解体時には、崩れや土流れを防ぐための土留めを設置しながら工事を進めました。
 |

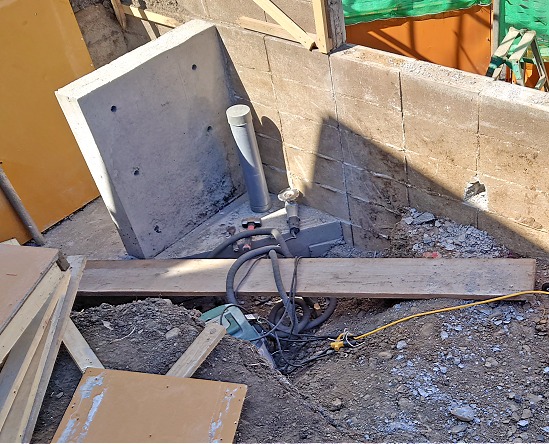

解体するブロック塀の一部は、隣接地のブロック積みの土留め塀と一体になっていました。
施主様側の塀によって保たれていた可能性もあるため、その塀を解体することで隣地の塀が倒壊してしまう恐れがあります。
そこで施主様・お隣様・当社の三者で協議をし、お隣様側のブロックの内側に控え壁を入れて補強したのちに、解体工事を行いました。
施主様側の塀によって保たれていた可能性もあるため、その塀を解体することで隣地の塀が倒壊してしまう恐れがあります。
そこで施主様・お隣様・当社の三者で協議をし、お隣様側のブロックの内側に控え壁を入れて補強したのちに、解体工事を行いました。
〜コンクリート擁壁工事の際のおおまかな流れをご紹介します。〜
1. 現地調査
↓
2. 掘削・解体
↓
3. 基礎の砕石を入れて転圧する
↓
4. 捨てコンクリート（本格的な基礎工事の前に打設する薄いコンクリート層）を打設し、配筋のための墨出しをする
↓
5. ベースコンクリートの型枠を設置する
↓
6. 鉄筋を加工し、組んでゆく
↓
7. ベースコンクリートを打設する
↓
8. 立ち上がり部分の擁壁の型枠を設置する
↓
9. 立ち上がり部分のコンクリートを打設する
↓
10. 立ち上がり部分の擁壁の型枠をを脱枠（型枠を外すこと）する
↓
11. 透水マットを設置して透水層をつくる
↓
12. 埋め戻し
↓

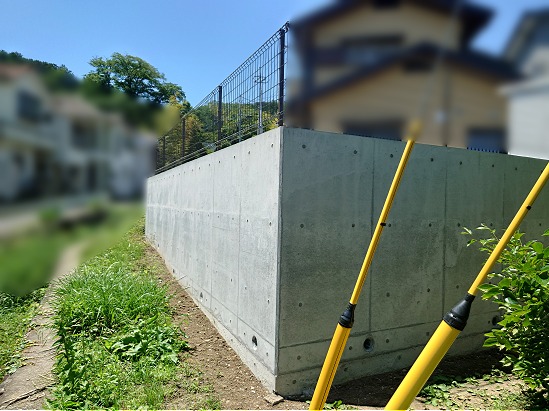

13. フェンス設置
1. 現地調査
↓
2. 掘削・解体
↓
3. 基礎の砕石を入れて転圧する
↓
4. 捨てコンクリート（本格的な基礎工事の前に打設する薄いコンクリート層）を打設し、配筋のための墨出しをする
↓
5. ベースコンクリートの型枠を設置する
↓
6. 鉄筋を加工し、組んでゆく
↓
7. ベースコンクリートを打設する
↓
8. 立ち上がり部分の擁壁の型枠を設置する
↓
9. 立ち上がり部分のコンクリートを打設する
↓
10. 立ち上がり部分の擁壁の型枠をを脱枠（型枠を外すこと）する
↓
11. 透水マットを設置して透水層をつくる
↓
12. 埋め戻し
↓
13. フェンス設置

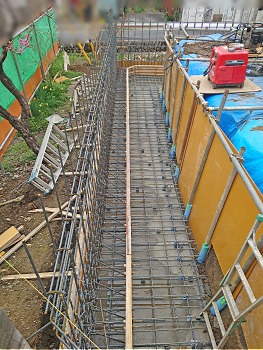

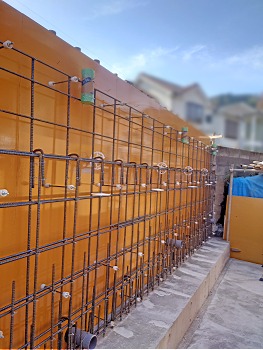

 鉄筋を組みます(8. 立ち上がり部分) |  型枠を組みます(8. 立ち上がり部分) |
立ち上がり部分の配筋の様子と型枠を組んでいるところです。
配筋の間隔と量がよくわかります。見えなくなる場所ですが、鉄筋は丁寧に加工し、正確に組んで行きます。
オレンジ色の艶のある板が型枠用の板です。型枠大工という専門職があるほど、型枠工事は擁壁の仕上がりにかかわる重要な工程です。
配筋の間隔と量がよくわかります。見えなくなる場所ですが、鉄筋は丁寧に加工し、正確に組んで行きます。
オレンジ色の艶のある板が型枠用の板です。型枠大工という専門職があるほど、型枠工事は擁壁の仕上がりにかかわる重要な工程です。
 型枠を外しました（10. 脱枠） |  透水マット設置(11. 透水マット) |
立ち上がり部分の型枠を外したら、透水マットを設置します。このマットは軟弱地盤の埋め立てや堤防・護岸の排水などの土木工事に広く使用され、土圧によるパイプの目詰まりを防ぎ、雨水などの水を通す構造になっています。
当社では高さのある擁壁の場合、透水マットを設置しています。
当社では高さのある擁壁の場合、透水マットを設置しています。
 |

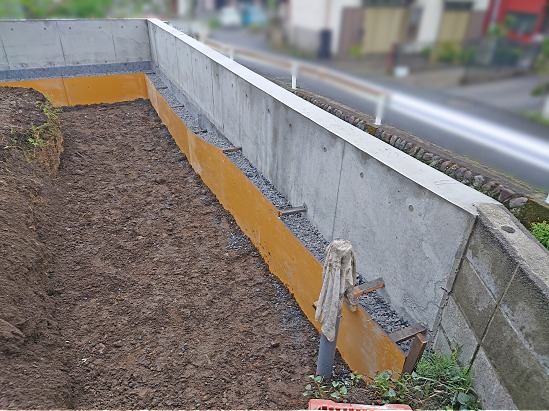

雨水浸透層の様子です。
擁壁基礎の上部分に雨水透水マットを設置し、雨水浸透層として単粒の砕石を入れてから、土を埋め戻します。
仕上がると見えなくなる部分ですが、この透水層を設けることで土の流れ込みによるパイプのつまりを防ぎ、雨水のスムーズな排水を促します。
擁壁基礎の上部分に雨水透水マットを設置し、雨水浸透層として単粒の砕石を入れてから、土を埋め戻します。
仕上がると見えなくなる部分ですが、この透水層を設けることで土の流れ込みによるパイプのつまりを防ぎ、雨水のスムーズな排水を促します。
 |
山崎造園土木では、
・擁壁工事の際の施工写真
・使用鉄筋の証明書
・生コンクリートの出荷書類
・JIS規格品などの試験書類
などの工事工程がわかる資料や使用した材料の規格書類などを、工事完了時にすべてのお客様にお渡ししております。
また、鉄筋工事の際は法定規格より狭いピッチ（基礎や擁壁などに入れる鉄筋の間隔）を採用しています。
鉄筋の加工などを自社工場で行うことで材料の流通経費を抑え、工事費全体のコストダウンの努力も行っております。
擁壁工事・基礎工事など、強度が必要な土木工事のことでしたら、ぜひお気軽にお問合せ・ご相談ください。
コンクリートの土留め擁壁工事の様子は、こちらでもご紹介しております。
→青梅市 隣地境界の土留め擁壁工事
→八王子市 Ｓ様邸土留め擁壁工事
