青梅市 玉石垣の修繕〜強度を高め、寿命を延ばすリフォーム工事
 |
青梅市の石垣修繕工事をご紹介します。
古い石垣の一部が数年前から膨らみ始め、危険性が高まったとのことで、修理のご要望を受けて施工いたしました。
膨らみが出た部分のみを解体して再度積み直し、その他の部分は目地を補修して工事費を抑えています。
古い石垣の一部が数年前から膨らみ始め、危険性が高まったとのことで、修理のご要望を受けて施工いたしました。
膨らみが出た部分のみを解体して再度積み直し、その他の部分は目地を補修して工事費を抑えています。
 |  |
施工前の状況です。
道路に面した全長30mの古い石垣の一部、約6m程度に膨らみと長い亀裂が見られました。
原因として考えられるのは、
1. コンクリートを裏に使用していない、いわゆるカラ積みの石垣であること。
2. 雨水排水層が石垣裏に無く、水抜き穴も設置されていない。
3. モルタルの目地が部分的にしか施工されていない、などがあげられます。
石垣がある山裾は、急峻な斜面になっています。
このような状況での土留め工事には、一般的に間知ブロックが使用されます。しかし、石垣の総延長が長いため、間知ブロックでのリフォームは非常に高価になってしまいます。
そこで、費用を抑えながらも長期的な強度を確保できる工法を検討し、お客様のご予算内で施工いたしました。
道路に面した全長30mの古い石垣の一部、約6m程度に膨らみと長い亀裂が見られました。
原因として考えられるのは、
1. コンクリートを裏に使用していない、いわゆるカラ積みの石垣であること。
2. 雨水排水層が石垣裏に無く、水抜き穴も設置されていない。
3. モルタルの目地が部分的にしか施工されていない、などがあげられます。
石垣がある山裾は、急峻な斜面になっています。
このような状況での土留め工事には、一般的に間知ブロックが使用されます。しかし、石垣の総延長が長いため、間知ブロックでのリフォームは非常に高価になってしまいます。
そこで、費用を抑えながらも長期的な強度を確保できる工法を検討し、お客様のご予算内で施工いたしました。
石垣補修の事前工程
 |

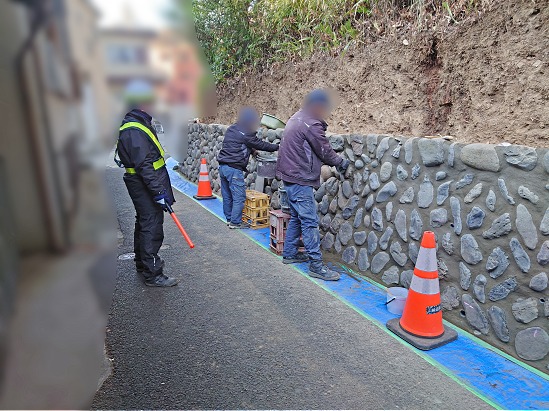

この石垣前の道路は基本的に車が通れません。そのため、警察署に道路使用許可を申請・許可証を取得した上、誘導員も配置して通行人への安全確保を行い施工いたしました。

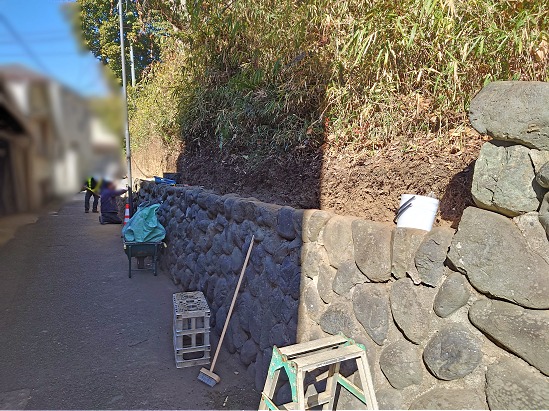

工事では、初めに石垣の天端の上の草木をすべて撤去したのちに、石垣の補修を開始します。
石垣の内部に草や木の根が入りこむと、クラックを誘引し、また水も染みこみます。
その結果モルタルの耐久性が落ちて、石垣が損傷する場合があるため、大切な工程です。
工事では、初めに石垣の天端の上の草木をすべて撤去したのちに、石垣の補修を開始します。
石垣の内部に草や木の根が入りこむと、クラックを誘引し、また水も染みこみます。
その結果モルタルの耐久性が落ちて、石垣が損傷する場合があるため、大切な工程です。
1. 石垣の目地の修繕
 |
大きなクラックや膨らみがない部分は解体せずに目地の補修を行い、水抜きパイプを新設します。
石垣全体の目地の汚れや土、コケなどを削り取って清掃し、目地表面の弱い部分を確認します。

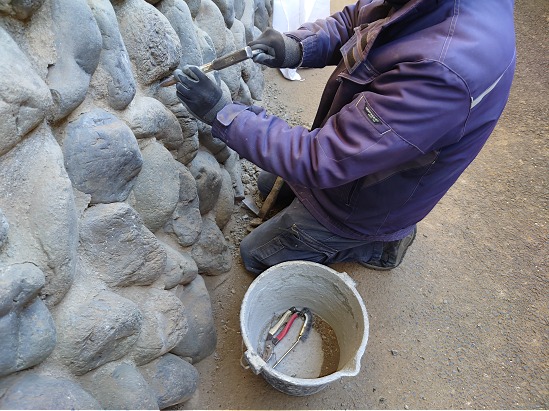

強度が無くなった部分の目地をはつり、撤去します。同時に、水抜きパイプを新設する場所に横穴を掘り、穴を石垣の奥まで貫通させます。
石垣全体の目地の汚れや土、コケなどを削り取って清掃し、目地表面の弱い部分を確認します。
強度が無くなった部分の目地をはつり、撤去します。同時に、水抜きパイプを新設する場所に横穴を掘り、穴を石垣の奥まで貫通させます。
 |  |

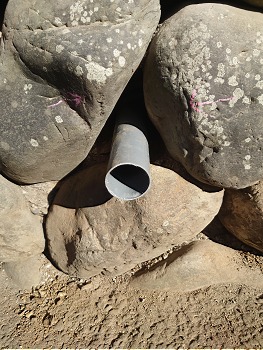

堀った横穴に、水抜きパイプを設置します。

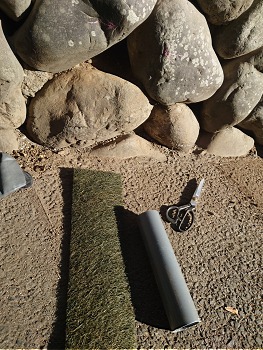

パイプの最も奥には透水マットを詰め、土の詰まりや流出を防ぎます。
パイプの最も奥には透水マットを詰め、土の詰まりや流出を防ぎます。
 |
清掃した目地部分に接着剤を塗り、モルタルで新しい目地を施工し直します。
玉石積みは、石の存在感（肩）を見せる仕上げが基本なため、本来は深目地で施工します。
しかし今回は、石垣の強度を上げることを目的としているため、モルタルを厚くして浅目地で施工しました。
玉石積みは、石の存在感（肩）を見せる仕上げが基本なため、本来は深目地で施工します。
しかし今回は、石垣の強度を上げることを目的としているため、モルタルを厚くして浅目地で施工しました。
2. 石垣の解体修繕
 |
次に、膨らんだ部分を解体し、積みなおします。
通常、石垣のリフォームはまず解体・再施工を行ってから、その後全体の目地を同時に仕上げて行くのが効率的です。
しかし、このような目地で持たせている石垣の場合、一部を崩すことで全体のバランスも変わり、クラックが無い部分も崩れてしまう可能性があります。
そのため、修繕する石垣の両脇の目地をしっかりと補強して確保してから、掘削作業に入りました。

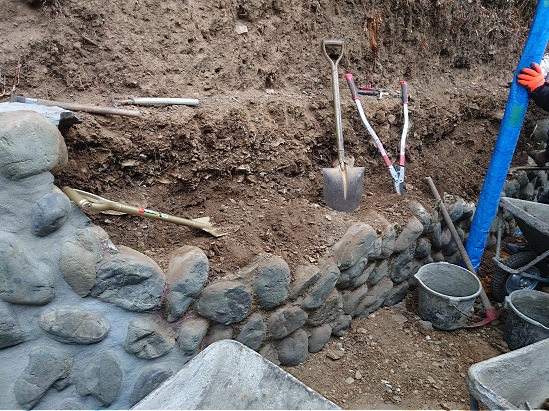

石垣を解体すると、大昔に埋め戻した土と思われるものが出てきました。
さらに掘削後の山肌を確認したところ、この場所には以前、道があったことがわかりました。
山からの雨水が流れ込む場所には水路ができ、同時に土も流れ込みます。水のはけ口がない場合、土圧が高まって、土留めを損傷することがあります。
通常、石垣のリフォームはまず解体・再施工を行ってから、その後全体の目地を同時に仕上げて行くのが効率的です。
しかし、このような目地で持たせている石垣の場合、一部を崩すことで全体のバランスも変わり、クラックが無い部分も崩れてしまう可能性があります。
そのため、修繕する石垣の両脇の目地をしっかりと補強して確保してから、掘削作業に入りました。
石垣を解体すると、大昔に埋め戻した土と思われるものが出てきました。
さらに掘削後の山肌を確認したところ、この場所には以前、道があったことがわかりました。
山からの雨水が流れ込む場所には水路ができ、同時に土も流れ込みます。水のはけ口がない場合、土圧が高まって、土留めを損傷することがあります。
 |  |

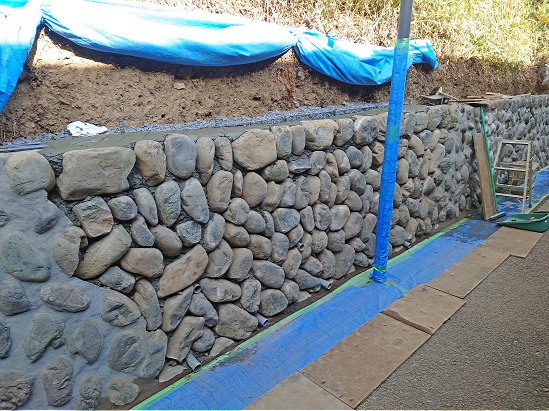

積みなおす石垣は裏部分を大きく掘削し、新たに雨水浸透層を設け、同時に水抜き穴も設置しました。

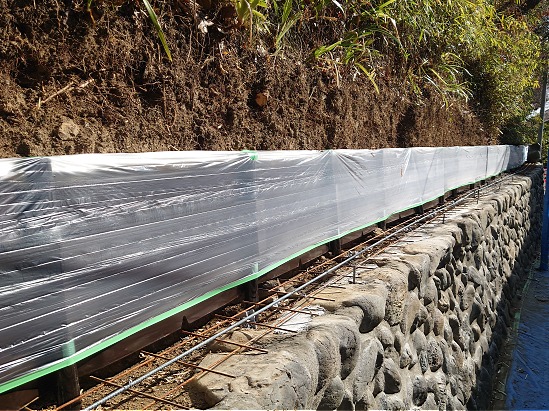

石垣天端は土留め鋼板を設置し、メッシュ・鉄筋を入れてコンクリートを打設し、強度を高めます。
石垣天端は土留め鋼板を設置し、メッシュ・鉄筋を入れてコンクリートを打設し、強度を高めます。
 |
積みあがったら、すでに目地の再生が完了した部分に合わせ、目地を入れて行きます。
 |
石垣全体の天端にはコンクリートを打設し、さらに補強します。
木と草の根を撤去した部分に土留めのための鋼板も、石垣の上部に設置します。

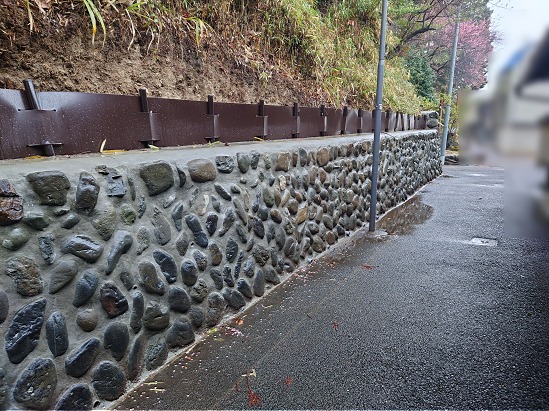

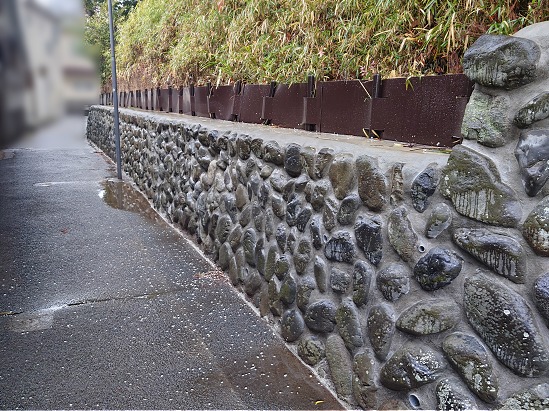

石垣の天端部分には、メッシュと縦・横の鉄筋を入れてコンクリートを打設し、石垣全体を補強して完成です。
木と草の根を撤去した部分に土留めのための鋼板も、石垣の上部に設置します。
石垣の天端部分には、メッシュと縦・横の鉄筋を入れてコンクリートを打設し、石垣全体を補強して完成です。
 |
昔ながらの古い石垣をなるべく残しながら、限りある予算の中で強度を維持させたいという思いは、多くのお客様が持たれるものです。
施工者としては、玉石積みをはじめとした伝統の工法を守りつつ、新しい技術を組み合わせた安心なリフォームを提供したいと考えます。
当社では、このようなさまざまな状況に対応し、お客様のご要望を叶えるための努力を続けております。
古い石垣や塀について心配やご不明な点等ございましたら、山崎造園土木までお気軽にお問い合わせください。
施工者としては、玉石積みをはじめとした伝統の工法を守りつつ、新しい技術を組み合わせた安心なリフォームを提供したいと考えます。
当社では、このようなさまざまな状況に対応し、お客様のご要望を叶えるための努力を続けております。
古い石垣や塀について心配やご不明な点等ございましたら、山崎造園土木までお気軽にお問い合わせください。
